Ballscrews
볼스크류는 나사회전축과 순환시스템이 통합되어 있는 너트로 구성되어 있습니다. 볼의 회전운동을 직선운동으로 변환시키며 공작기계, IT, 광전, 반도체 의료 등 정밀 설비에 사용하여 높은 위치결정 정도와 고효율 및 작은 회전력으로 커다란 추진력을 얻을 수 있습니다. 또한 과학기술, 제조 기술, 공정 전문 기술의 조합체입니다. 정밀급 볼스크류의 경우에는 부드러운 구름성, 고정밀, 고강성, 저소음, 고수명, 낮은 기동토크 등 다양한 장점을 가지고 있습니다. 현대식 생산공장, 엄격한 공정관리, 전문 엔지니어, 고품질 재료를 사용하여 최상의 품질을 보장해 드립니다.


[외부순환 타입] PFDW 너트 맞데기 튜브 내장형
 작성자 : 코스모스컴…
Date : 2020-01-21 14:36  |  Hit : 1,520

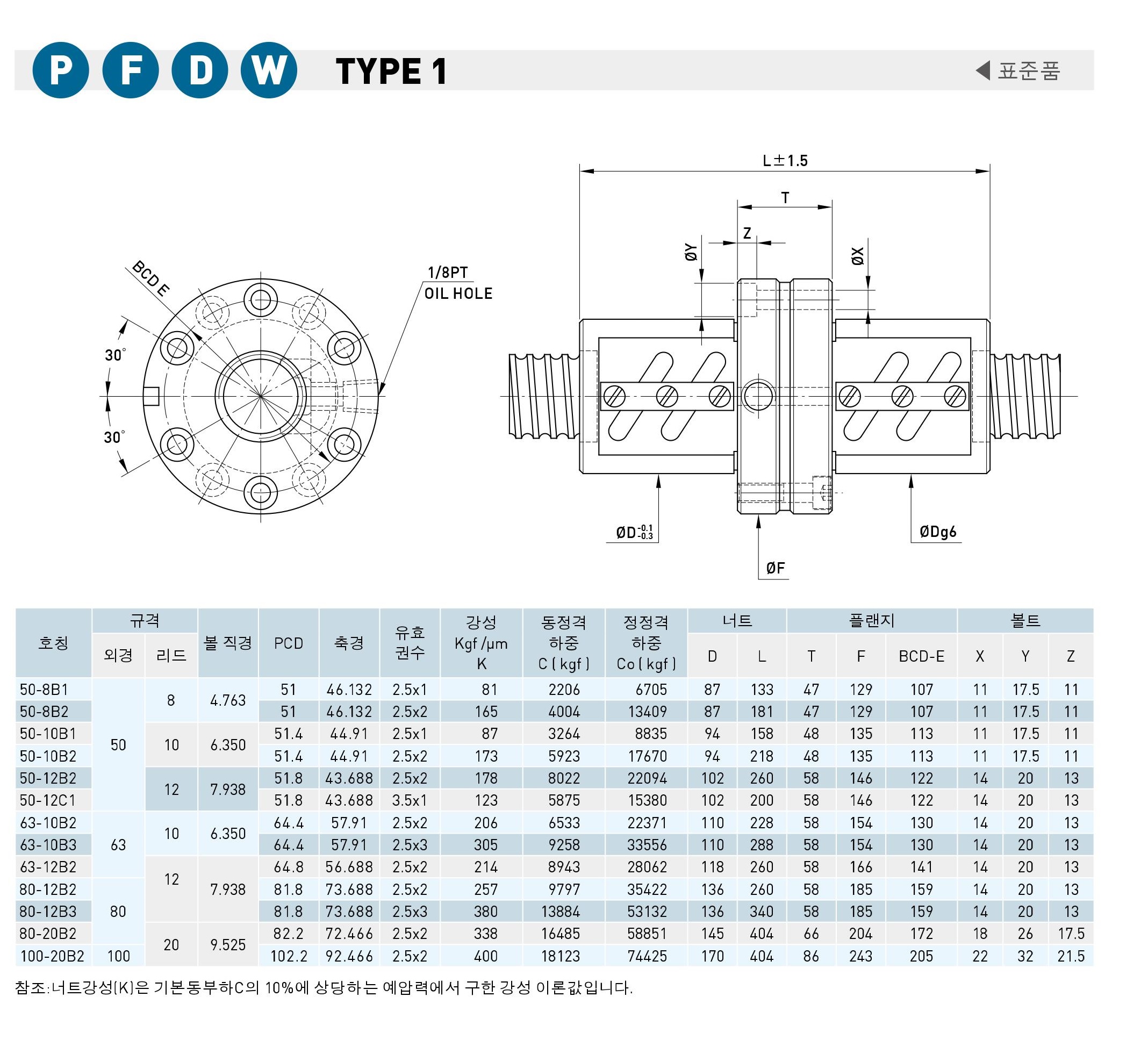

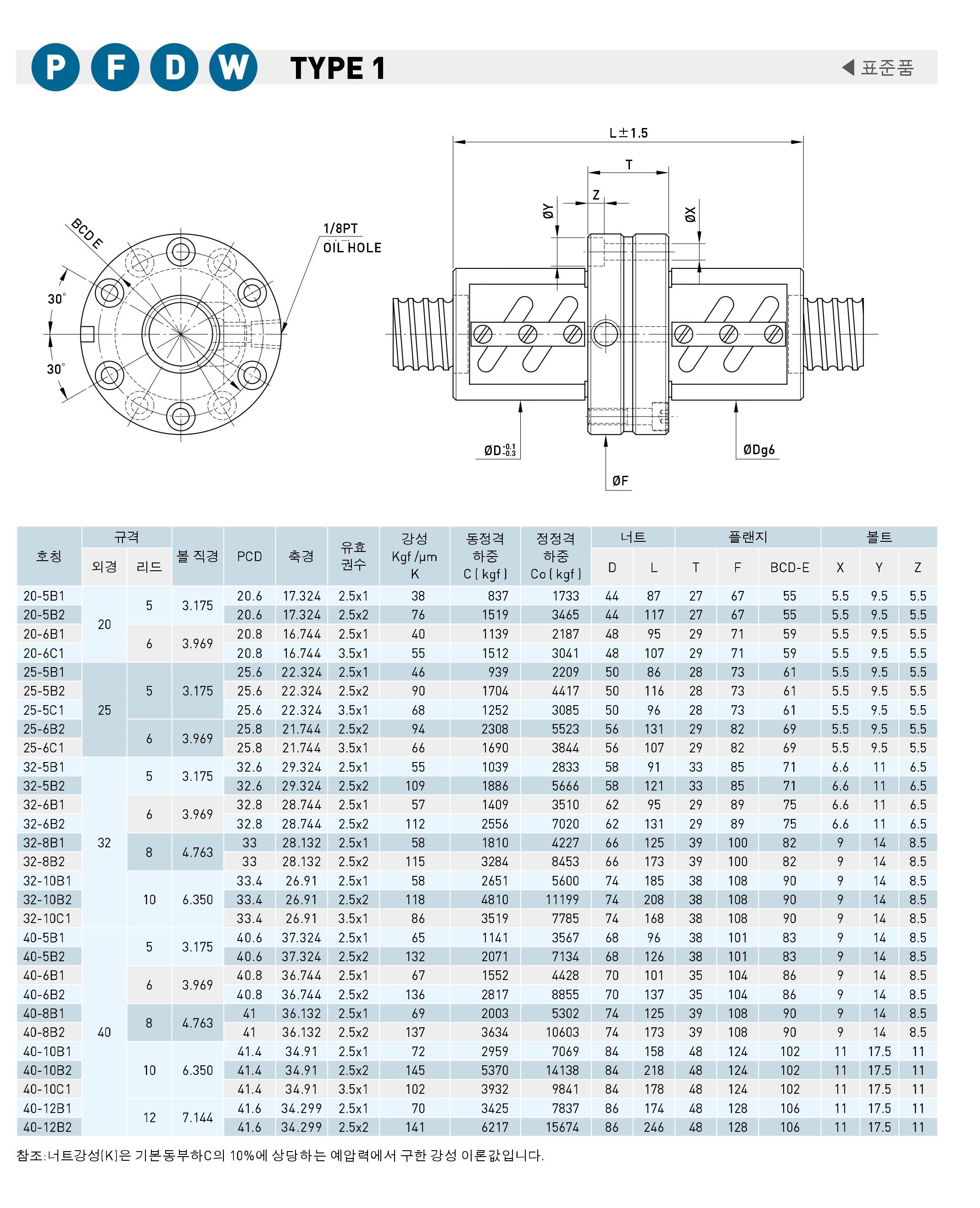

PFDW 너트 맞데기 튜브 내장형 TYPE1

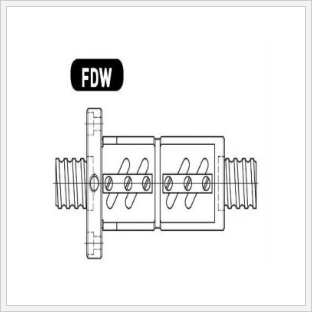

1) 구조
외부순환타입은 샤프트,너트,스틸볼,튜브,튜브홀더 구조로 설계되어 있습니다. 볼순환용으로 리턴 튜브를 사용하는 가장 일반적인 타입입니다.
2) 특징
적용가능한 샤프트 외경 및 리드의 규격이 다양함, 너트의 사이즈가 비교적 큼




규격



타입 1



타입 2
