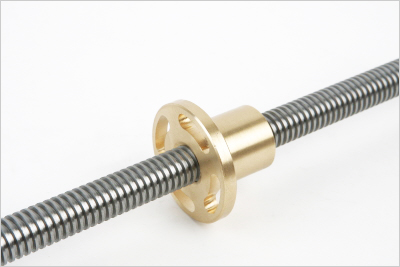

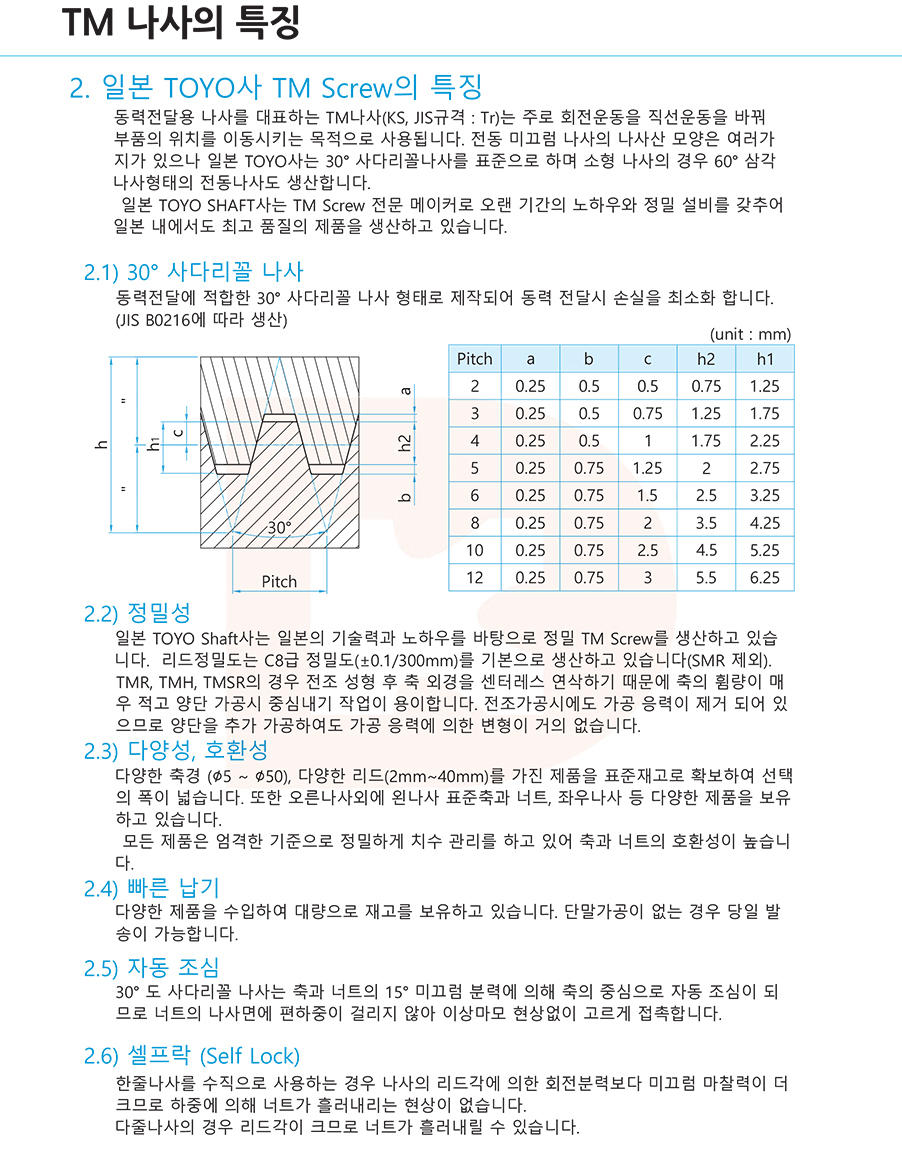

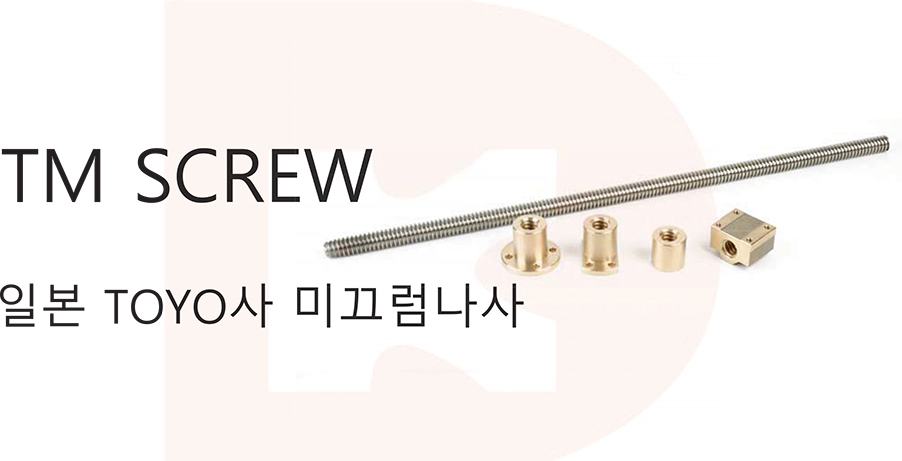

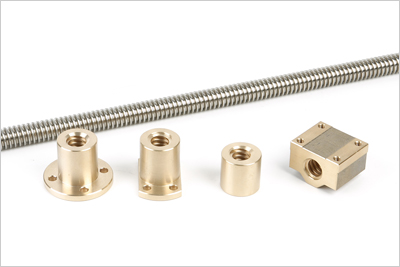

일본 TOYO사 TM Screw의 특징

동력전달용 나사를 대표하는 TM나사(KS, JIS규격 : Tr)는 주로 회전운동을 직선운동을 바꿔 부품의 위치를 이동시키는 목적으로 사용됩니다. 전동 미끄럼 나사의 나사산 모양은 여러가지가 있으나 일본 TOYO사는 30° 사다리꼴나사를 표준으로 하며 소형 나사의 경우 60° 삼각나사형태의 전동나사도 생산합니다. 일본 TOYO SHAFT사는 TM Screw 전문 메이커로 오랜 기간의 노하우와 정밀 설비를 갖추어 일본 내에서도 최고 품질의 제품을 생산하고 있습니다.

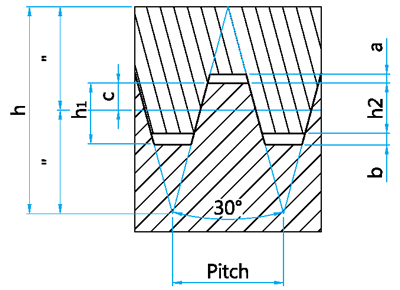

30° 사다리꼴 나사

동력전달에 적합한 30° 사다리꼴 나사 형태로 제작되어 동력 전달시 손실을 최소화 합니다. (JIS B0216에 따라 생산)

pitch	a	b	c	h2	h1
2	0.25	0.5	0.5	0.75	1.25
3	0.25	0.5	0.75	1.25	1.75
4	0.25	0.5	1	1.75	2.25
5	0.25	0.75	1.25	2	2.75
6	0.25	0.75	1.5	2.5	3.25
8	0.25	0.75	2	3.5	4.25
10	0.25	0.75	2.5	4.5	5.25
12	0.25	0.75	3	5.5	6.25

TM 스크류의 장점

　정밀성

　일본 TOYO Shaft사는 일본의 기술력과 노하우를 바탕으로 정밀 TM Screw를

　생산하고 있습니다. 리드정밀도는 C8급 정밀도(±0.1/300mm)를 기본으로

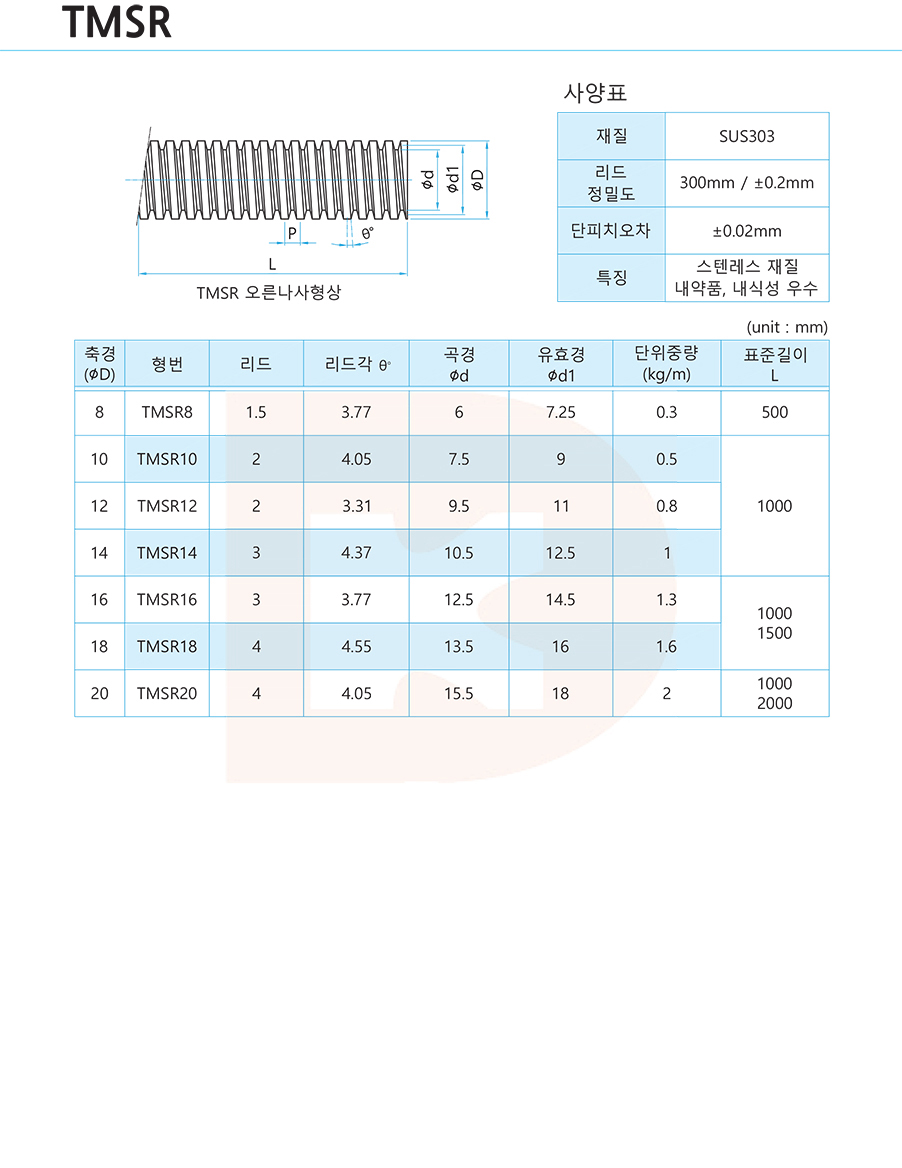

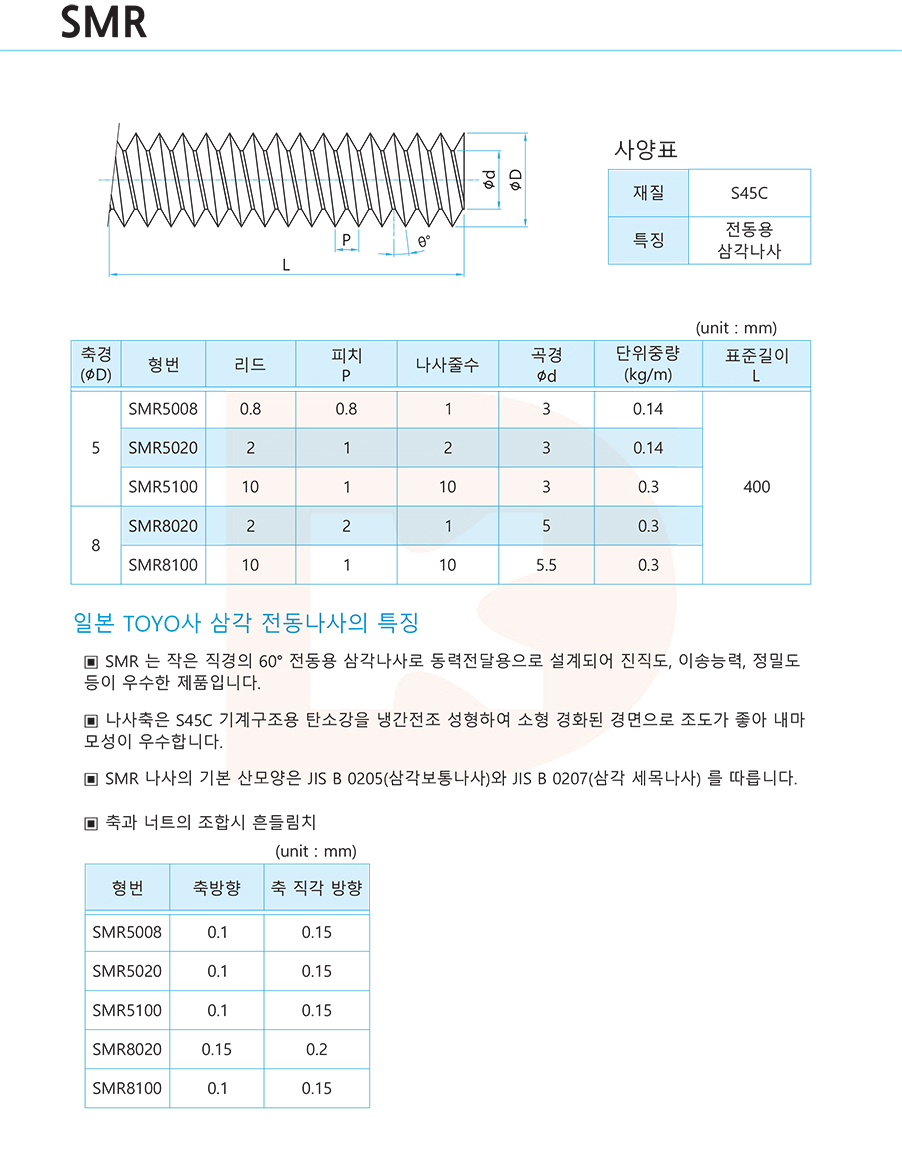

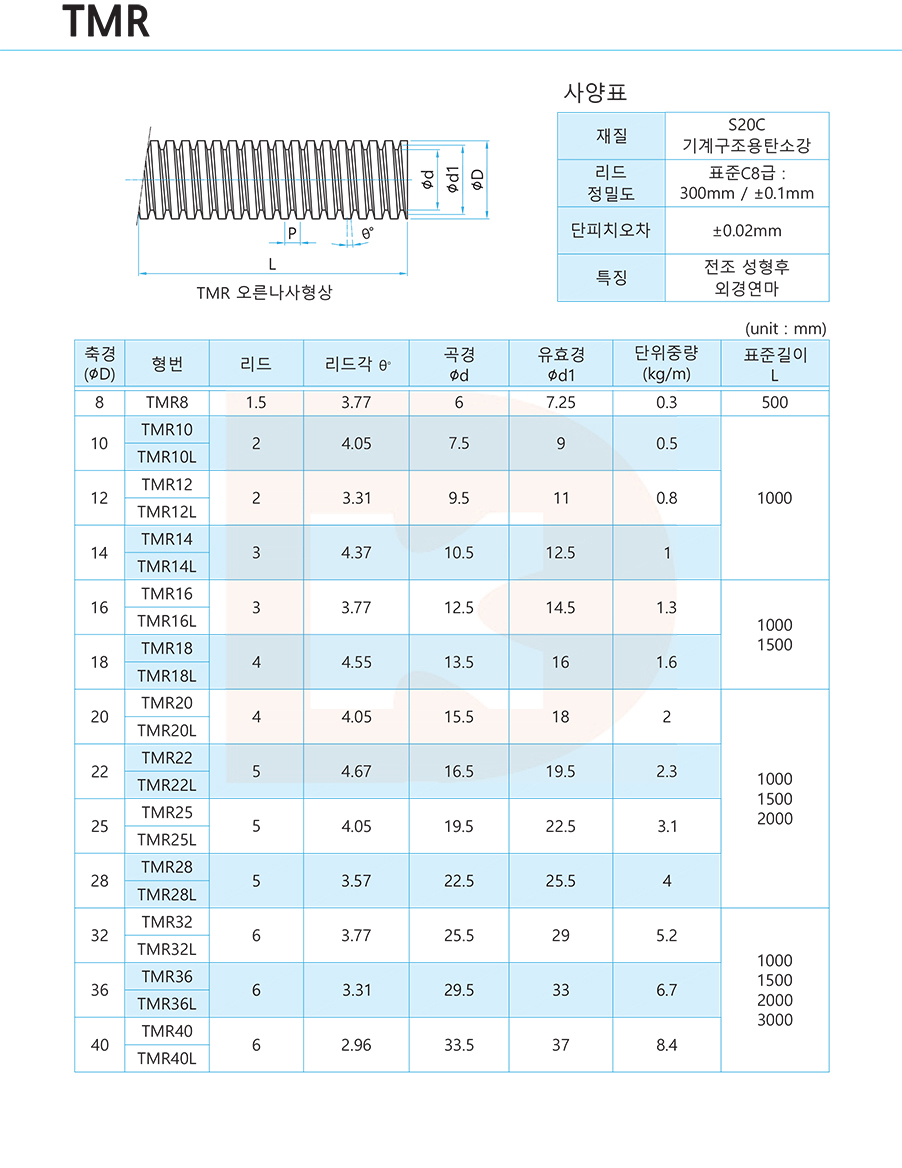

　생산하고 있습니다(SMR 제외). TMR, TMH, TMSR의 경우 전조 성형 후

　축 외경을 센터레스 연삭하기 때문에 축의 휨량이 매우 적고 양단 가공시

　중심내기 작업이 용이합니다. 전조가공시에도 가공 응력이 제거되어 있으므로

　양단을 추가 가공하여도 가공 응력에 의한 변형이 거의 없습니다.

　다양성, 호환성

　다양한 축경 (∅5 ~ ∅50), 다양한 리드(2mm~40mm)를 가진 제품을

　표준재고로 확보하여 선택의 폭이 넓습니다. 또한

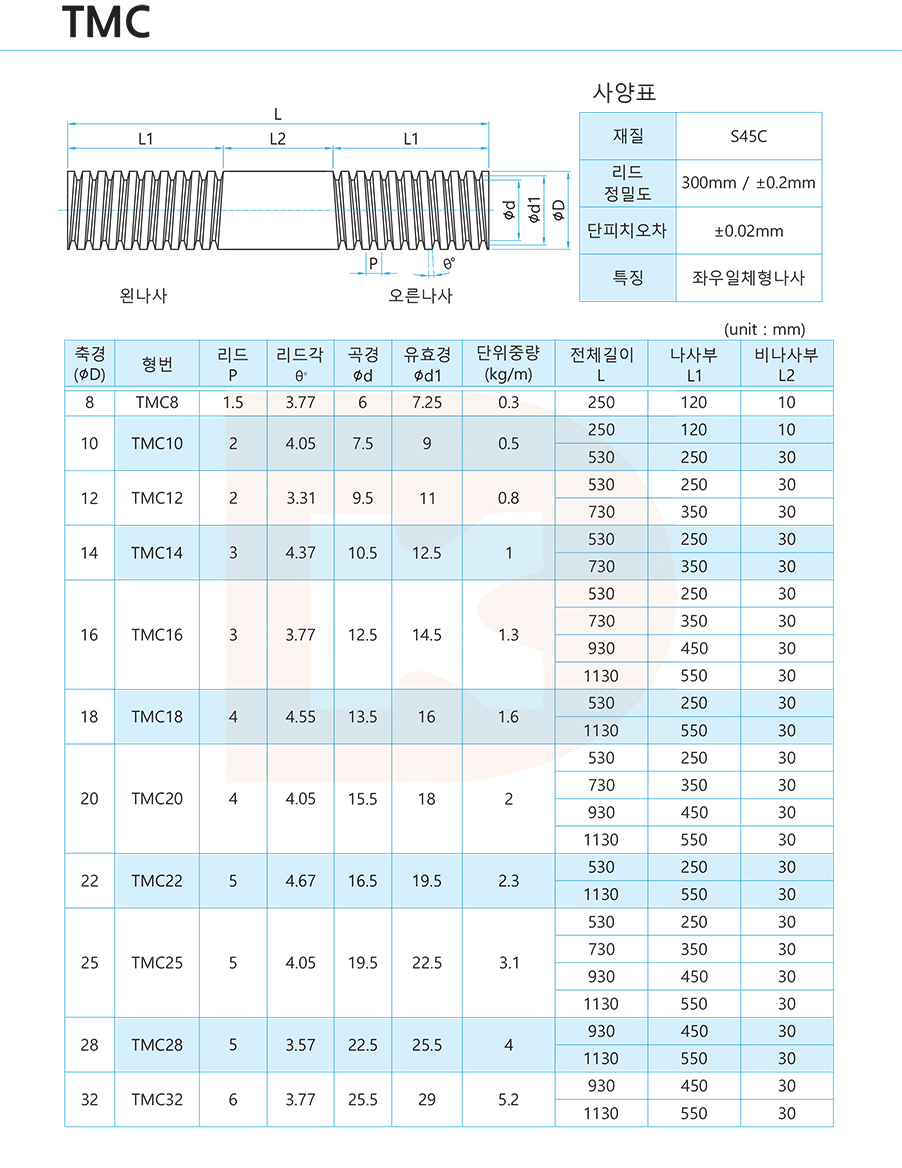

　오른나사외에 왼나사 표준축과 너트, 좌우나사 등, 다양한 제품을

　보유하고 있습니다. 모든 제품은 엄격한 기준으로 정밀하게

　치수 관리를 하고 있어

　축과 너트의 호환성이 높습니다.

　빠른 납기

　다양한 제품을 수입하여 대량으로 재고를

　보유하고 있습니다. 단말가공이 없는 경우

　당일 발송이 가능합니다.

　자동 조심

　30° 도 사다리꼴 나사는 축과

　너트의 15° 미끄럼 분력에 의해 축의 중심으로

　자동 조심이 되므로 너트의 나사면에

　편하중이 걸리지 않아 이상마모 현상없이

　고르게 접촉합니다.

　셀프락 (Self Lock)

　한줄나사를 수직으로 사용하는 경우

　나사의 리드각에 의한 회전분력보다

　미끄럼 마찰력이 더 크므로 하중에 의해

　너트가 흘러내리는 현상이 없습니다.

　다줄나사의 경우 리드각이 크므로

　너트가 흘러내릴 수 있습니다.
